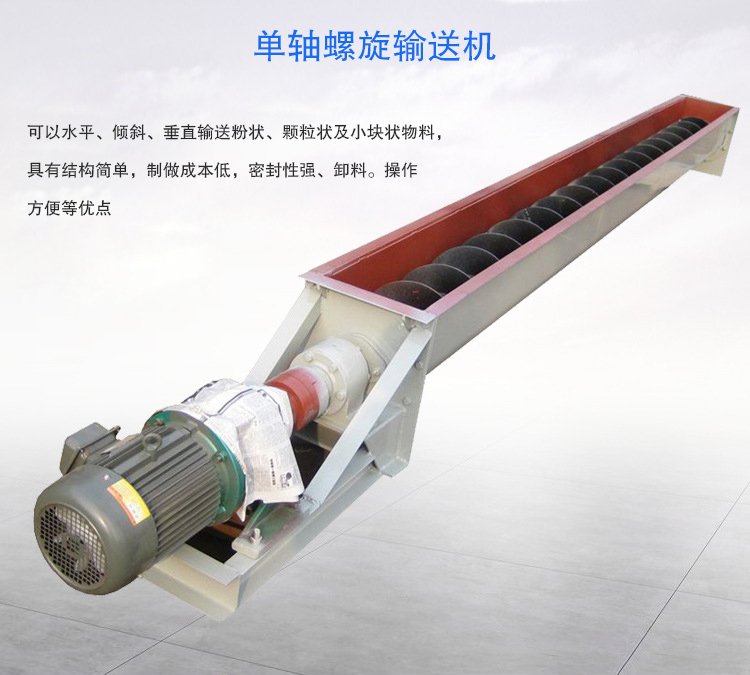

單軸螺旋輸送機

產品介紹

單軸螺旋輸送機采用單軸運轉的輸送機械，可以水平、傾斜、垂直輸送粉狀、顆粒狀及小塊狀物料，具有結構簡單，製做成本低，密封性強、卸料。操作方便等優點，中間可多點裝、不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整理機可靠性高，壽命長，適應性強，安裝維修方便。

應用行業

單軸螺旋輸送機主要用於水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤礦、灰、渣、水泥、糧食等，可在環境溫度-20℃至 500℃的條件下，以小於20℃的傾角單向輸送溫度低於200℃的物料，該設備不適於輸送易變質的、粘性大的、易結塊的物料，廣泛應用於食品、醫藥、化工、建材、冶金、煤炭等行業。

現場視頻



突出優勢

1、小直徑、高轉速、變螺距等設計，確保順暢、快速、均勻送料；

2、輸送量每小時可達142立方，單機輸送長度可達60米；

3、出料端設置有清掃裝置，進出料口布置靈活；

4、全封閉輸送，可以保證物料在輸送過程中不會溢散，減少對工作環境的汙染；

5、可按照輸送工藝要求采用水平、傾斜、垂直布置，還可按照用戶要求采用加長設計。

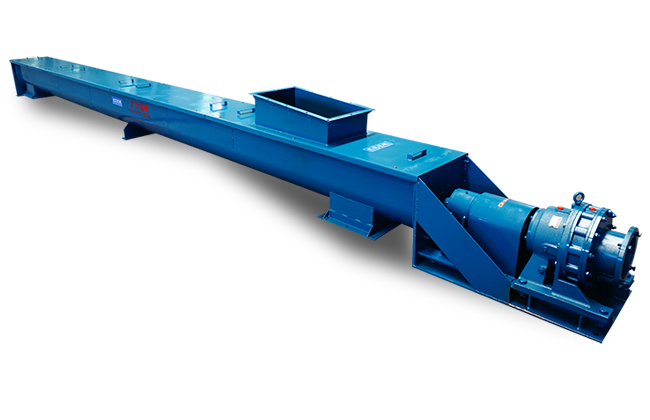

細節與結構

單軸螺旋輸送機的構成主要有進出料口、螺旋葉片、筒體、驅動裝置等組成。

螺旋葉片：采用3~8mm螺旋葉片，可以根據材質選擇碳鋼、不鏽鋼、錳鋼材質，還可分為有軸和無軸兩種。根據輸送物料的不同有實體麵型、帶式麵型和葉片麵型等型式。

驅動裝置：由電機和減速機組成。

工作原理

當單管螺旋輸送機啟動後，物料由進料口送入單管螺旋給料機的殼體後，內部螺旋槽內的物料受到離心力與管壁摩擦力的作用，隨著螺旋葉片一起轉動，在重力的作用下使物料沿螺旋槽下滑，從而物料得以向前推進輸送，均勻由單管螺旋輸送機出料口排出。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

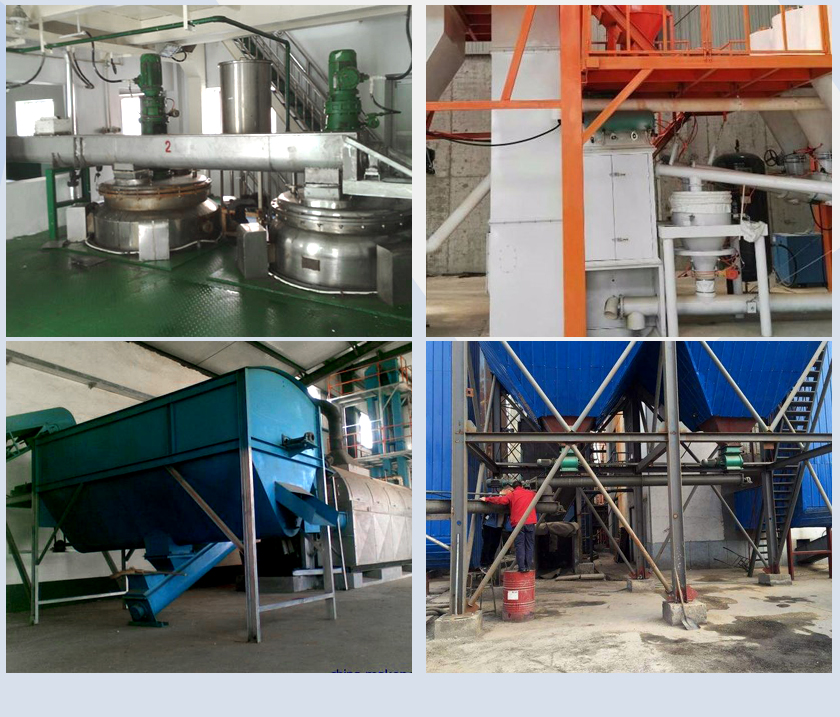

現場案例

單軸螺旋輸送機使用要求：

1、該設備應無負荷起動，也就是在機殼內沒有物料時起動，起動後方能向螺旋機給料。

2、在初始給料時，螺旋輸送機應逐步增加給料量直至達到額定輸送能力，給料應均勻，否則容易造成輸送物料的積塞，驅動裝置的過載，使整台機器損壞。

3、為了保證螺旋機無負荷起動的要求，輸送機在停車前應停止加料，等機殼內物料全部輸送完畢後方可停止運轉。

4、被輸送物料內不得混入堅硬的大塊物料，避免螺旋卡死而造成螺旋機的損壞。

5、在使用中經常檢測螺旋機各部分的工作狀態、注意各緊固件是否鬆動，如果發現機件鬆動，則應立即擰緊螺釘，使之重新堅固。

6、螺旋機的機蓋在機器運轉時不應該取下，以免發生事故。

關於廠家

12年行業經驗  工廠麵積10000平方米   24小時快速供貨  72小時現場勘查設計與維修
