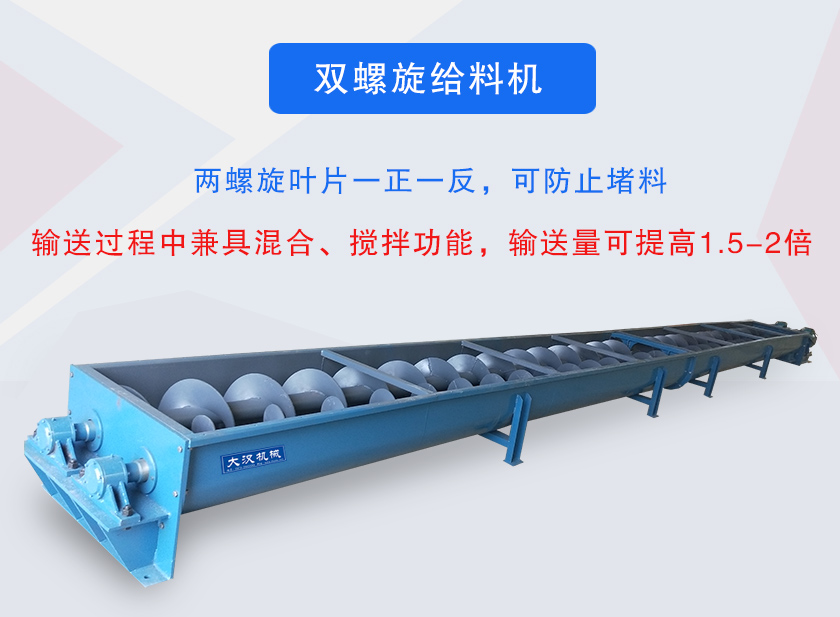

雙螺旋給料機是在兩條無縫鋼管內分別裝有一根實體螺旋,其中一根是左旋,另一根是右旋,不易卡料,雙螺旋給料機在輸送過程物料的同時還具備混合、攪拌、破碎等功能,輸送量是單軸的1.5-2倍,密封式設計,可以確保柵渣、水、氣味不會從機殼中溢出.
全國統一銷售熱線
免費獲取報價
雙螺旋給料機視頻
雙無軸螺旋給料機輸送濕粘土
雙螺旋給料機是在兩條無縫鋼管內分別裝有一根實體螺旋,其中一根是左旋,另一根是右旋,兩邊螺旋軸轉向不同的方向,具有混合攪拌的功能,還可以避免物料速度,相較單軸螺旋給料機而言,其輸送量可提高1.5-2倍。

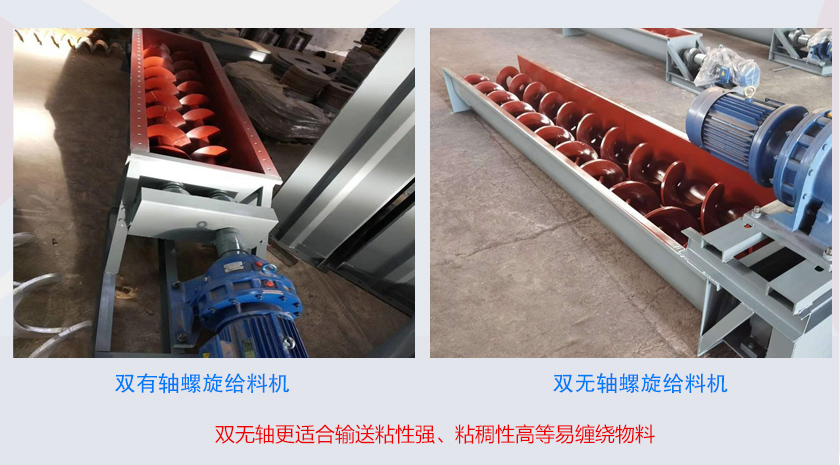

雙螺旋給料機可分為有軸和無軸兩種。

雙有軸螺旋給料機:用於一般普通物料輸送,對於輸送粘性高的物料易出現堵塞。
雙無軸螺旋給料機:無中心軸設計,具備抗纏繞性的特點,適合輸送帶狀、黏性高、易於纏繞的物料,物料不易堵塞。

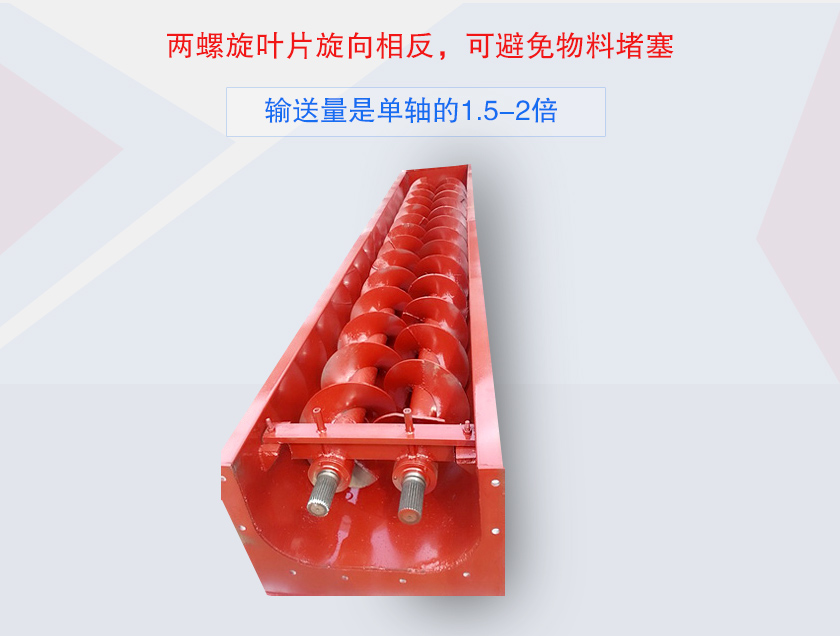

1、雙螺旋給料機葉片在設計上,為了避免物料卡死螺旋體,所以它的旋向是向反的,而且兩螺旋體旋向外。
2、同樣轉速下,雙螺旋葉片的輸送流量大,產量可提高1.5-2倍。
3、具有良好的密封性,無粉塵泄漏,既不浪費物料,又創造了良好的工作環境。
4、在輸送物料的同時還具備具備破碎、攪拌、強推等功能。
雙螺旋給料機通常由驅動裝置、頭節、中間節、尾節、頭尾軸承、進出料裝置等幾部分組成,如條件允許,最好將驅動裝置安放在出料端,因驅動裝置及出料口裝在頭節(有止推軸承裝配)時較合理,可使螺旋處於受拉裝態。其中頭節、中間節、尾節每個部分又有幾種不同的長度。

1、螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式,安裝、拆卸不需要軸向移動,維修方便。芯軸長、吊掛少、故障點少。
2、采用變徑結構,增大吊軸承處容積,避免吊軸承與物料接觸。
3、各傳動部位均采用浮動連接方式,吊軸承為萬向結構,使螺旋體、吊軸承和尾部總形成一個整體旋浮體,在一定範圍內可以輸送阻力自由旋轉避讓,不卡料,不堵料。
4、頭尾軸承座均在殼體外,所有軸承采用多層密封盒配合密封技術,軸承使用壽命長。
5、與其他輸送設備相比,具有整機截麵尺寸小、密封性能好、運轉平穩可靠、可中間多點裝料和卸料及操作安全、維修簡單等優點。
6、長度大小均可按照客戶要求定製加工生產,長度2米-70米不等,外形U型規格。

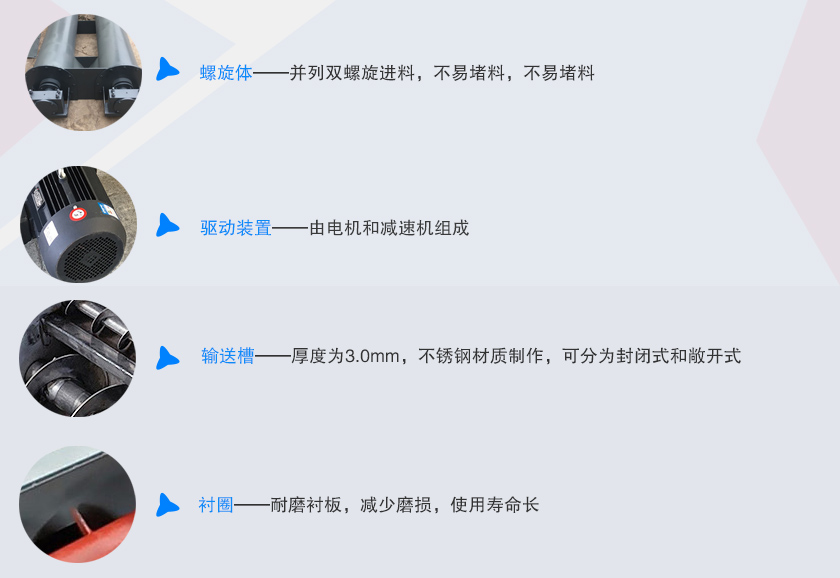

螺旋體:並列雙螺旋進料,不易搭橋堵塞,可適用於軟、硬質秸稈。
驅動裝置:電機減速裝置采用軸裝式減速機的結構形式,減速傳動裝置是斜齒輪或斜齒輪和蝸輪傳動組合結構形式,齒輪設計按ISO、DIN或等同標準,服務係數≥1.2,減速機輸出軸采用複式三唇密封,以避免漏油現象發生。
輸送槽:輸送機槽厚度3.0mm,製成U型斷麵,除進料口敞開外,其餘部分沿螺旋槽加平蓋封閉,輸送槽及蓋板全部采用不鏽鋼材料製造。
襯圈:送機槽內的耐磨襯板或耐磨襯條應能方便地更換,材料采用尼龍,使用壽命應保證3年以上。

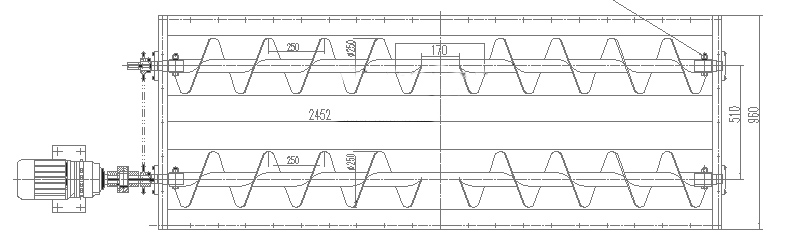

雙螺旋給料機是在兩條無縫鋼管內分別裝有一根實體螺旋,其中一根是左旋,另一根是右旋。工作時兩根螺旋通過在軸伸位置的一對齒輪齧合轉動,由於螺旋體的轉動,使物料作軸向移動,從而達到輸送目的。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |

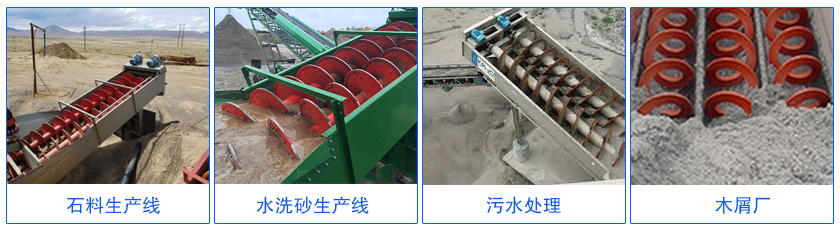

雙螺旋給料機用於處理非均質物料(木屑、紙張等)、麵粉加工行業的材料(麩皮、麵粉等)和橋接材料(例如鋸末、大豆等)、汙水處理等。

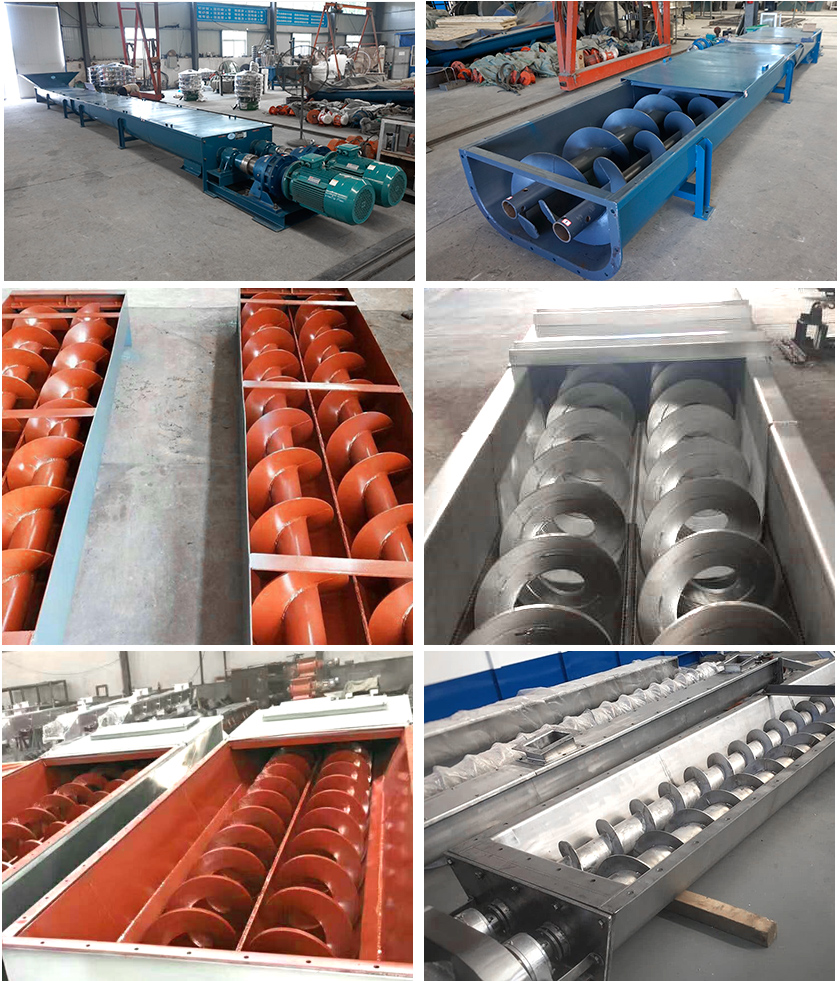

雙螺旋給料機客戶現場
