LS159螺旋輸送機行業應用

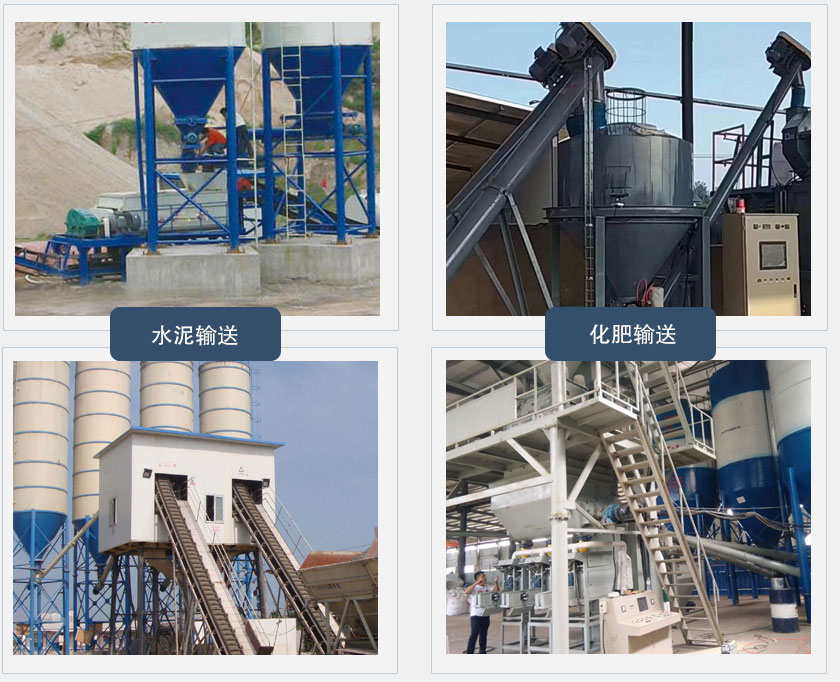

LS159型螺旋輸送機等效采用ISO1050-75標準，設計製造符合ZBJ81005.1～2-88《 LS螺旋輸送機》專業標準。是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用範圍很廣。適用於各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用於水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小於200℃。螺旋機不適於輸送易變質的、粘性大的、易結塊的物料。

現場視頻

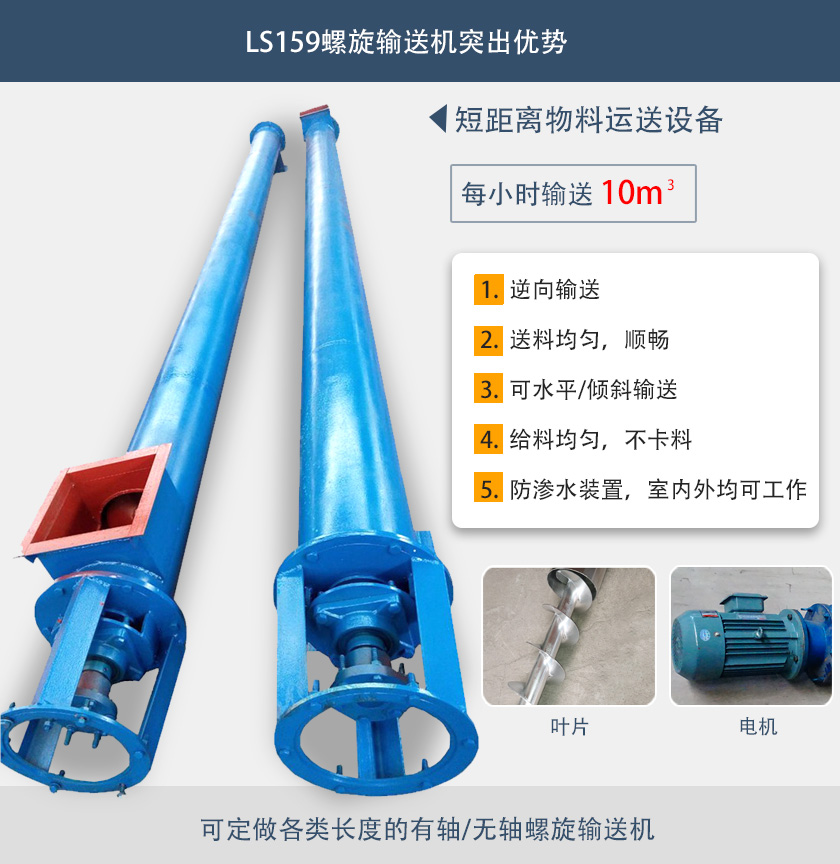

突出優勢

1.承載能力大、安全可靠。

2.適應性強、安裝維修方便、壽命長。

3.整機體積小、轉速高、確保快速均勻輸送。

4.密封性好、外殼采用無縫鋼管製作，端部采用法蘭互相連接成一體，剛性好。

細節與結構

LS159螺旋輸送機結構

一台螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

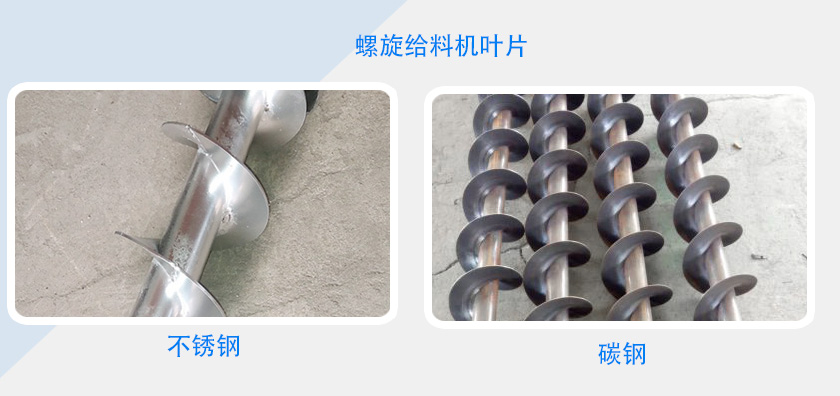

在頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。螺旋麵的形式有實體螺旋（S製法）和帶式螺旋（D製法）兩種。各螺旋軸之間采用法蘭式聯接，保證了聯接軸的互換性，便於維修。

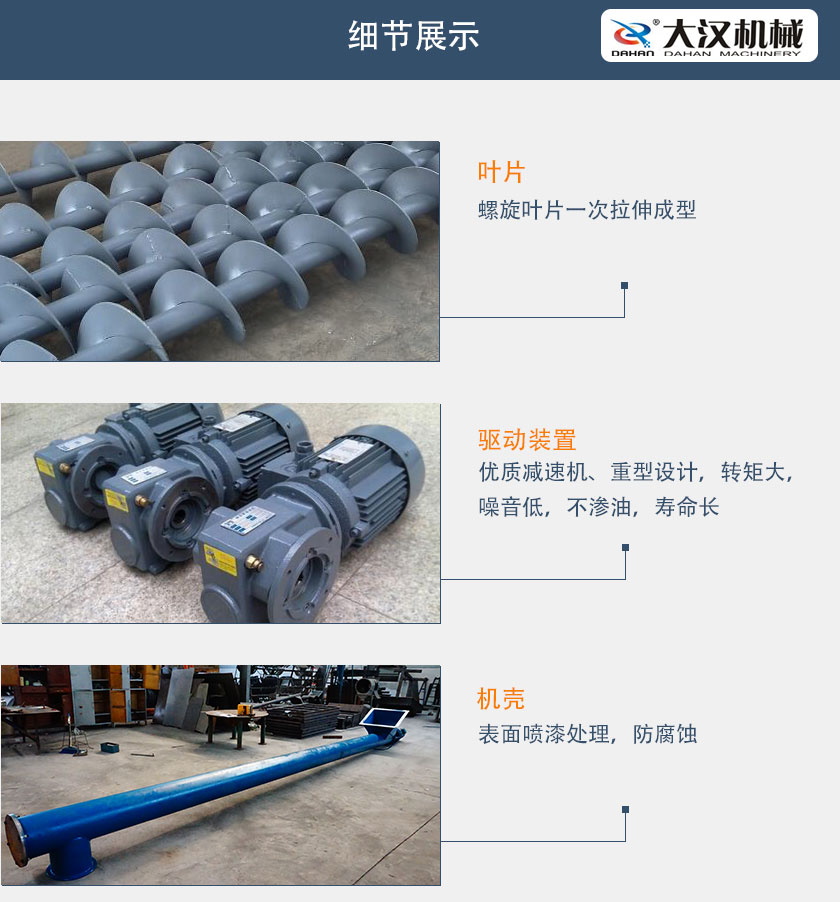

細節與結構

機蓋為瓦片式並用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ係列減速器+Y係列電動機，YTC齒輪減速電機兩種。

工作原理

LS159螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

產品介紹

LS型螺旋輸送機等效采用ISO1050-75標準，設計製造符合ZBJ81005.1～2-88《 LS螺旋輸送機》專業標準。LS型螺旋輸送機直徑由100mm～1250mm，共十二種規格,分為單驅動和雙驅動兩種形式，單驅動螺旋機長度可達40m(特大型30m)，雙驅動螺旋機采用中間斷開軸結構，長度可達80m(特大型60m)，螺旋機長度每 0.5m 一檔，可根據需要選定，螺旋機頭部軸承、尾部軸承置於殼體外部減少了灰塵對軸承室的侵入提高了螺旋機關鍵件的使用壽命。中間吊軸承采用滾動、滑動可互換的兩種結構，阻力小、密封性強、耐磨性好。滑動軸承的軸瓦有粉末冶金、尼龍和巴氏合金等多種材料供用戶根據不同的場合選用。吊軸承機外側置式油杯,便於集中加油潤滑。進出料口位置布置靈活,並增設電動型出料口，便於自動控製，還可根據用戶要求，配置測速報警裝置。
