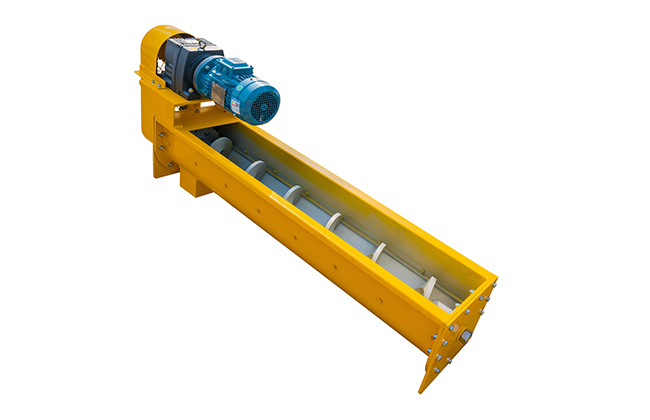

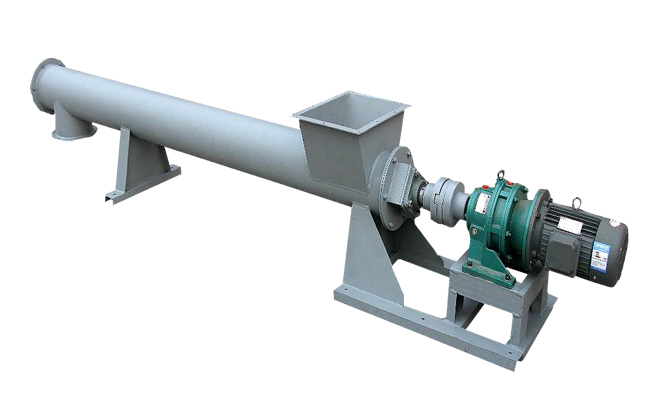

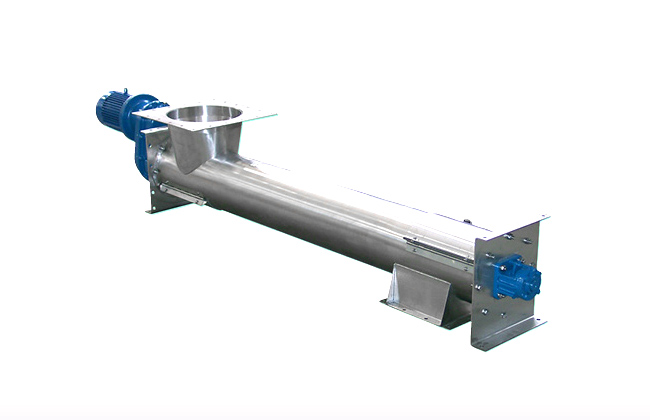

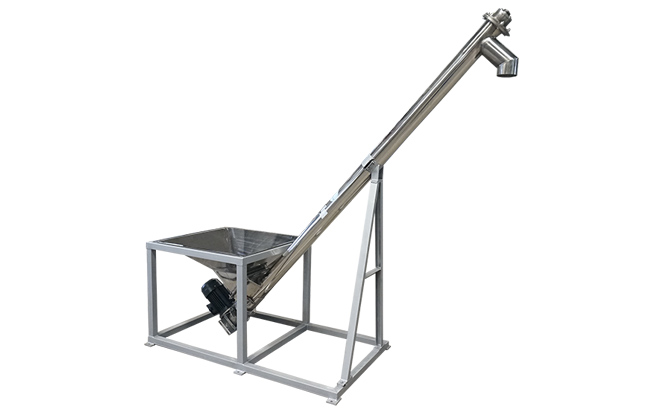

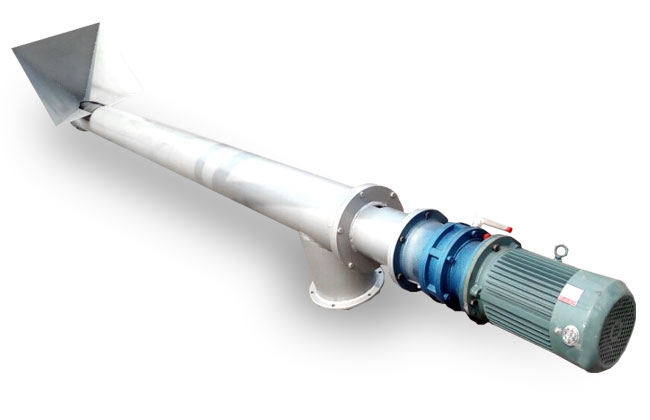

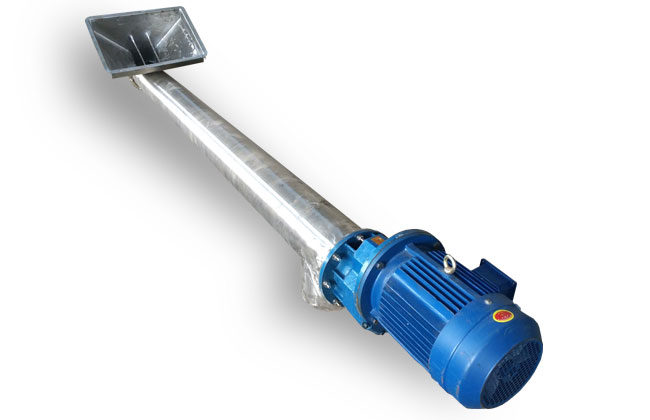

LS/GX型螺旋输送机

产品介绍

LS型螺旋输送机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1~2-88《LS螺旋输送机》标准，适用于输送多种不同类型的物料，包括粉状物料、颗粒状物料和片状物料等，LS型螺旋输送机是GX螺旋输送机改良来的，主要的改良就是吊轴承结构，物料更加流畅的通过。

LS螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜，如倾斜角度过大请选用GX螺旋输送机，或与我公司技术部门联系进行单独设计。

LS螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，LS螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜，如倾斜角度过大请选用GX系列螺旋输送机，或与我公司技术部门联系进行单独设计。

产品分类

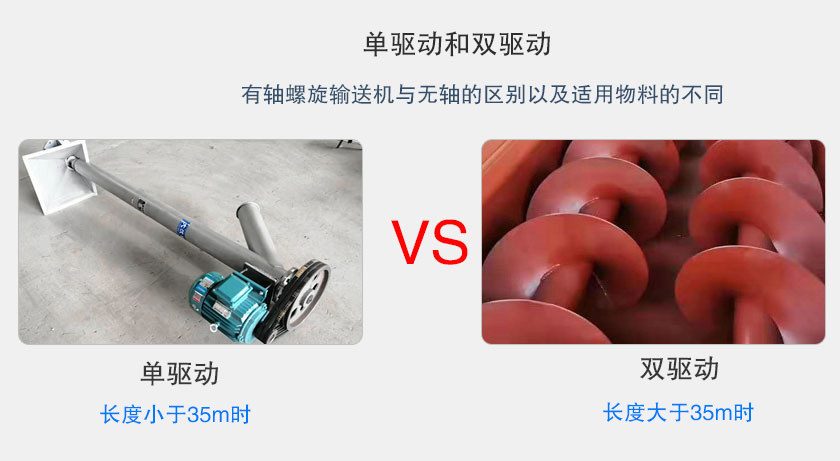

1、按驱动方式分：

①C1制法——螺旋输送机长度小于35m时，为单端驱动。

②C2制法——螺旋输送机长度大于35m时，为双端驱动。

2、按中间吊轴承种类分：

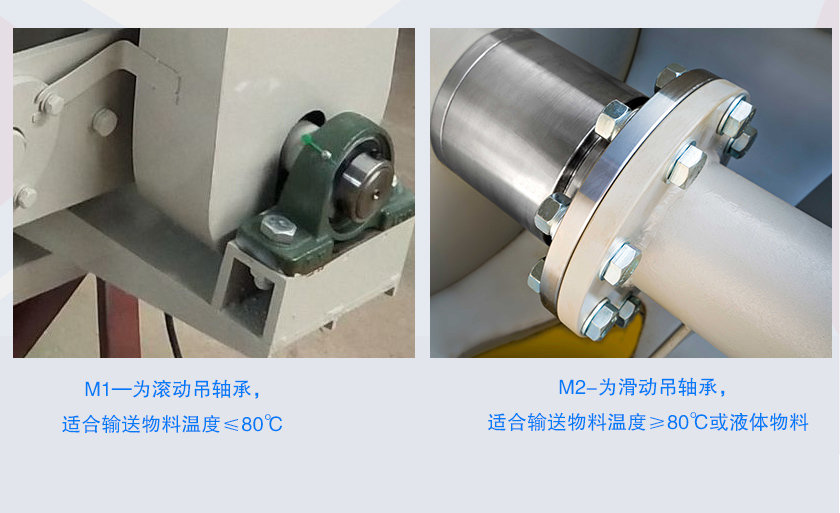

①M1—为滚动吊轴承，采用80000型密封轴承，轴盖上另有封尘密封结构，常用在不易加油，不加油或对物料有污染的地方，密封效果好，吊轴寿命长，输送物料温度≤80℃。

②M2-为滑动吊轴承，设有防尘密封装置，有铸铜瓦，合金耐磨铸铁瓦，铜基石墨少油润滑瓦。常用在物料温度较高（≥80℃）或输送液状物料。

突出优势

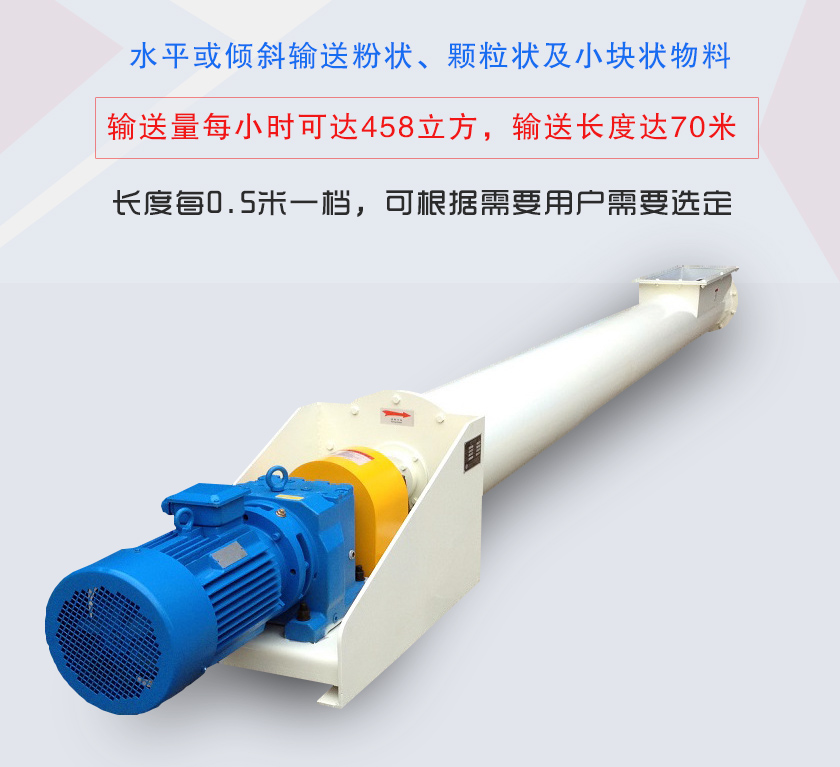

1、采用小直径、变螺距设计，转速高，每小时可输送458立方的粉状、颗粒状及小块状物料，输送长度长达70米。

2、头部和尾部轴承移到壳体外部，消除了由于密封不严漏料而降低轴承寿命的可能性。

3、中间吊轴承采用滚动、滑动可以互换的两种结构，均设防尘密封装置，采用迷宫密封，密封件用尼龙及塑料王，密封性强，耐磨性好，滑动瓦有需加润滑剂的铸铜瓦，合金耐磨铸铁瓦和铜基石墨少油润滑瓦，轴承寿命可达10000小时。

4、螺旋叶片的表面涂有耐磨材料，其寿命与常规叶片相比可提高一倍。

5、传动部分采用摆线轮减速机，整机噪音低，适应性强，操作维修方便。

工作原理

LS/GX型螺旋输送机的工作原理如下：

物料进料：物料通过进料口进入螺旋输送机的螺旋体内部。

螺旋传输：启动电机驱动螺旋体旋转，螺旋体的螺旋结构将物料沿着输送机的轴向推进。螺旋体上的螺旋叶片将物料从进料口向出料口推送，并沿着输送机的螺旋体壁面形成连续的螺旋输送通道。

输送过程中的流动：物料在螺旋输送机的作用下，由于重力和螺旋推力的作用，沿着输送机的轴向逐渐向出料口移动。物料在输送过程中形成一定的流动状态，可以通过重力和螺旋的阻力控制物料的输送速度和流量。

物料出料：当物料达到出料口时，根据需要可以通过出料口直接排出或连接其他设备进行进一步处理。

技术参数

规  格		主要技术性能	驱动装置	驱动装置				重量 （kg）
直径	长度 （m）	产量 （水泥） t/h	转速 min<-1	减速机		电动机
				型号	速比	型号	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

型号 规格		螺旋 直径 mm D	螺距 mm s	转速 r/min n	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小 型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大 型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

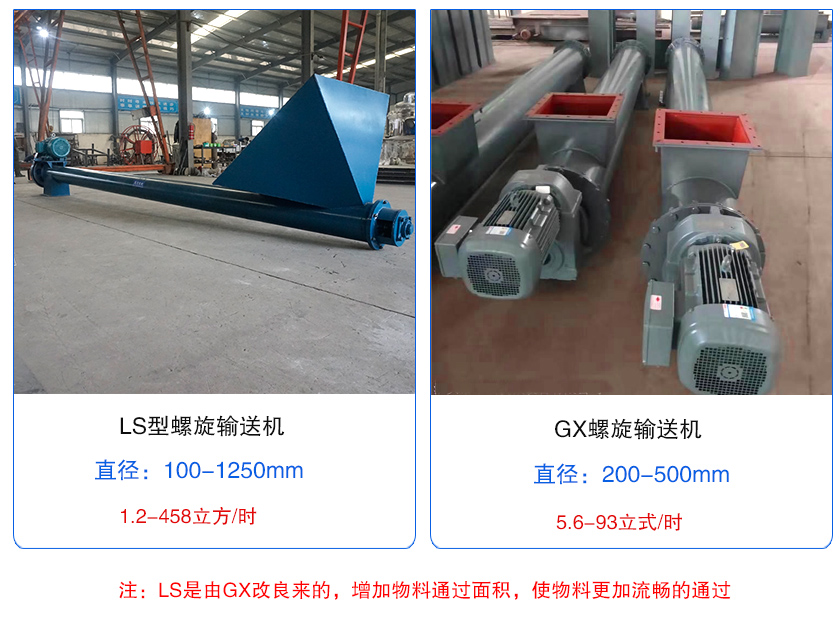

LS和GX螺旋输送机区别

GX型螺旋输送：螺旋直径共有150、200、250、300、400、500、600mm 等七种规格，机身较短为 3m，较长可达70m，级差为0.5m，根据不同现场需要可组成相应输送系统，用于水平、倾斜、垂直单向输送，输送量达1.2-458立方/时。

LS型螺旋输送机：是由GX螺旋输送机基础上改进而来，增加了物料的通过面积，使物料的通过愈加流通，提高了输送能力。用于水平或倾角小于20的单向输送，输送量达5.6-93立式/时。

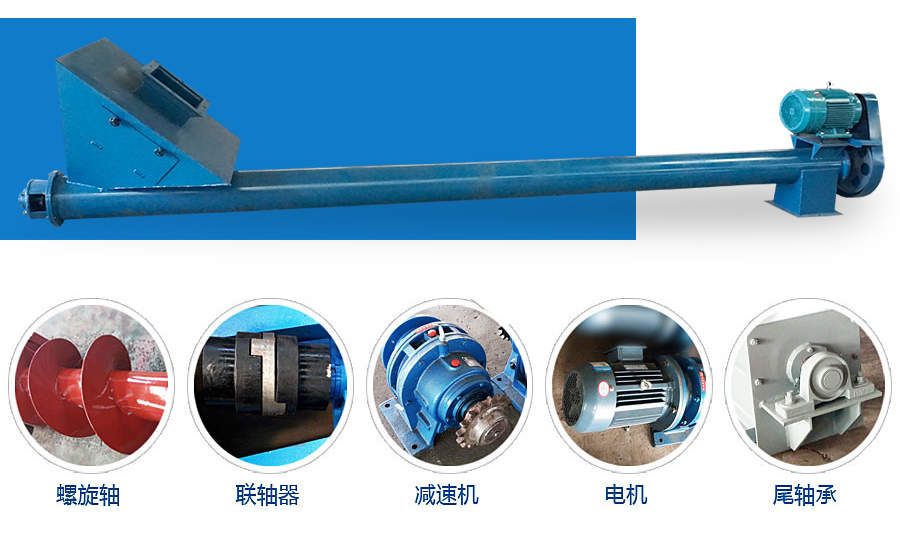

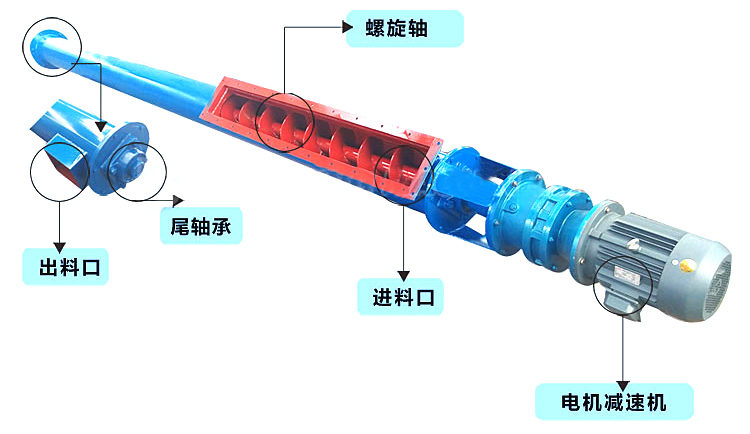

细节与结构

LS/GX螺旋输送机一般由输送机体、进出料口和驱动装置三部分组成。螺旋机体又包括头节、中间节、尾节三部分组成。

驱动装置：Q系列减速器+Y系列电动机，YTC齿轮减速电机两种。

进、出料装置：有进料口、方型出料口、手推式出料口、齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口位置时应注意保证料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

螺旋机本体：头节内装有支推轴承承受轴向力，在中间节和尾节内装有轴承支承螺旋轴。同时，在螺旋输送机尾节内还有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度变化。

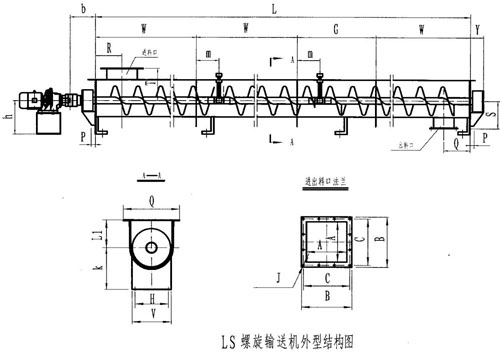

外形尺寸

型号	W	A	B	C	D	N	Q	Y	L	K	R	S	P	O	H	V	J	T	G	L
LS100	2500	100	180	146	10	4	180	190	90	112	180	112	60	178	120	160	14	163	1500 2000 2500	3500- 40000
LS160	2500	160	240	206	10	4	200	190	112	150	200	150	60	270	120	160	14	190
LS200	3000	200	300	256	14	8	225	190	112	180	225	180	60	308	160	200	14	212
LS250	3000	250	350	306	14	8	250	190	140	224	250	224	60	336	200	250	18	240		40000- 80000
LS315	3000	315	425	370	14	8	330	190	214	280	390	250	60	443	300	350	20	340
LS400	3000	400	500	456	14	8	3580	190	224	355	390	280	60	533	320	400	24	384
LS500	3000	500	600	556	14	8	400	190	280	400	400	340	80	662	400	500	24	440	2000 2500 3500	5500- 80000
LS630	3000	630	730	686	14	8	450	190	355	500	450	420	80	763	500	630	24	555
LS800	3000	800	920	868	18	16	550	340	450	630	550	520	80	970	632	800	30	650
LS1000	3000	1000	1120	1068	18	16	650	360	560	710	650	630	80	1190	710	1000	30	760		6000-60000
LS1250	3000	1250	1370	1318	18	16	800	380	710	800	800	760	80	1440	800	1250	30	910

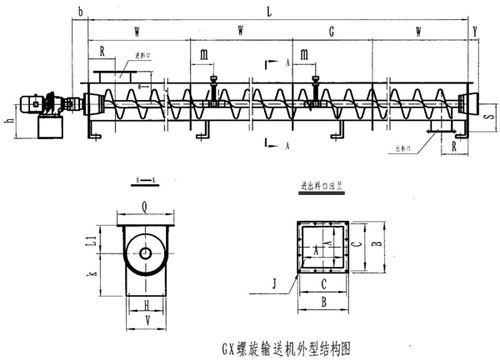

型号	W	A	B	C	D	N	R	Y	L	K	M	S	P	O	H	V	J	T	G
GX150	2000	170	236	216	10	8	190	190	112	140	100	135	17	270	110	160	16	195	1000、1500、2000
GX200	2500	220	306	272	10	8	220	190	112	180	200	165	25	308	140	200	16	250	1500 2000 2500
GX250	2500	270	356	330	10	8	270	190	140	220		195	28	356	200	260	20	300
GX300	2500	320	428	385	14	8	300	190	214	270		225	28	443	240	320	20	350
GX400	3000	420	528	492	14	8	350	190	224	340	300	280	30	533	320	400	25	430	1500 2000 3000
GX500	3000	528	662	612	17	8	450	190	280	400		340	35	662	400	500	25	490
GX600	3000	628	762	720	17	8	550	190	255	500		430	40	760	500	600	30	560

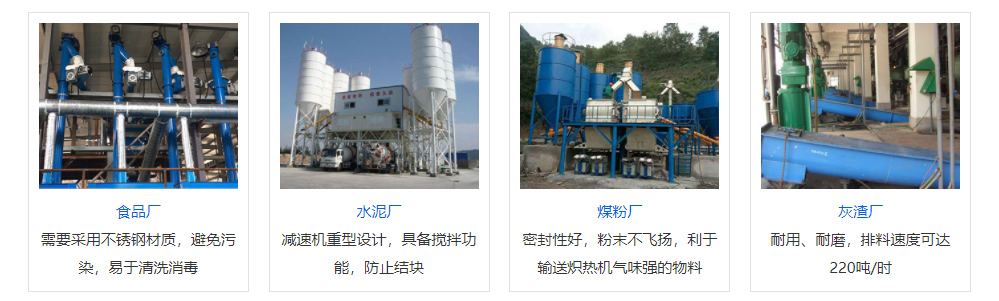

行业应用

LS/GX型螺旋输送机适合输送粉状、颗粒状、小块状物料，如水泥、粮食、化肥、沙子、焦炭、煤粉、灰渣等，下面为您列举常见应用：

粮食加工：用于输送谷物、饲料等物料的储存、清理、干燥、研磨和包装等工艺环节。

矿山和建筑材料：常用于输送矿石、沙石、石灰石、水泥等物料，用于堆料、搅拌、储存和装车等工序。

和废物处理：用于输送废弃物、污泥、废料等物料，参与废物处理和回收利用过程。

化工和制药：用于输送粉末、颗粒、颜料、添加剂等物料，参与混合、配料、包装等工艺步骤。

冶金和煤炭：可用于输送矿石、粉煤灰、焦炭等物料，用于矿石处理、炼铁、冶炼和燃烧等工艺环节。

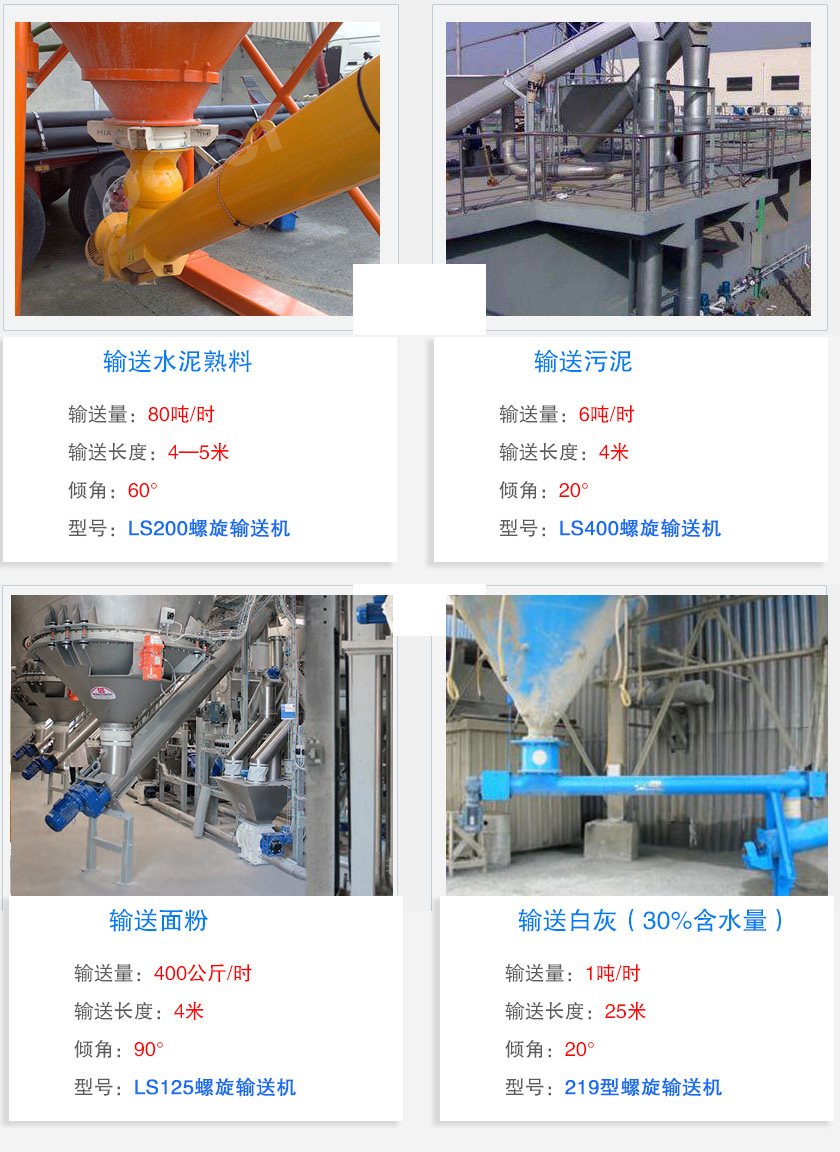

客户案例

选型手册

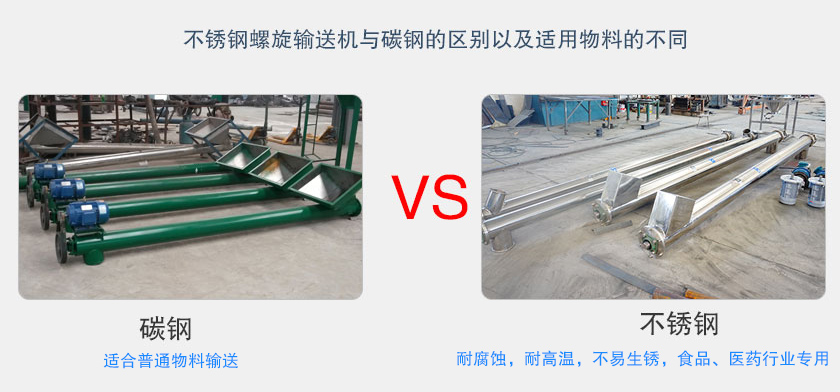

1、输送物料：对于LS/GX螺旋输送机选型而言，其输送物料属性，如含水量、腐蚀性、温度、磨琢性等决定了ls螺旋输送机材质及叶片种类的选择。输送机常见的材质可分为碳钢和不锈钢两种，根据物料输送难易程度分为有轴和无轴。

2、输送量：输送量的大小决定了ls螺旋输送机型号的选择，输送量大的用户可以选择型号大的螺旋输送机，直径从100~1250mm，输送量可以达到458立方/时，用户可以根据输送量的大小选择合适的型号。

3、输送倾角：输送角度影响其电机功率、管壁厚度的选择，输送角度越大，电机功率就越大，相应的管壁厚度也应该有所增加。

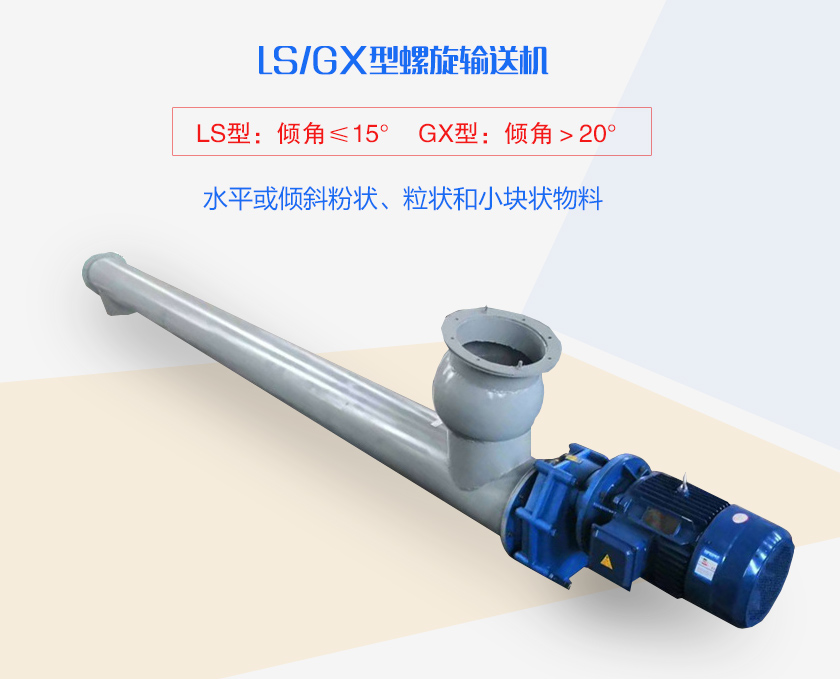

注：GX型倾角＞20°、LS型≤15°。

4、输送距离: 在选择输送机时，还应修改说明输送距离这一事项，LS/GX螺旋输送机单机输送长度可以达到60米，还可根据用户要求来进行设计，但是相应的部件也应做一些调整。
