链板输送机介绍

链板输送机是以链板为承载面来进行物料输送的，可用于水平、倾斜或垂直输送物料的，链板式输送机可根据您的需要选取不同宽度、不同形状的链板来完成平面输送、平面转弯、提升、下降等要求。

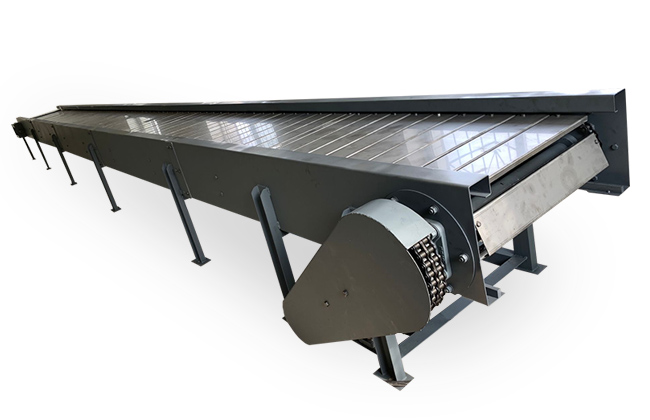

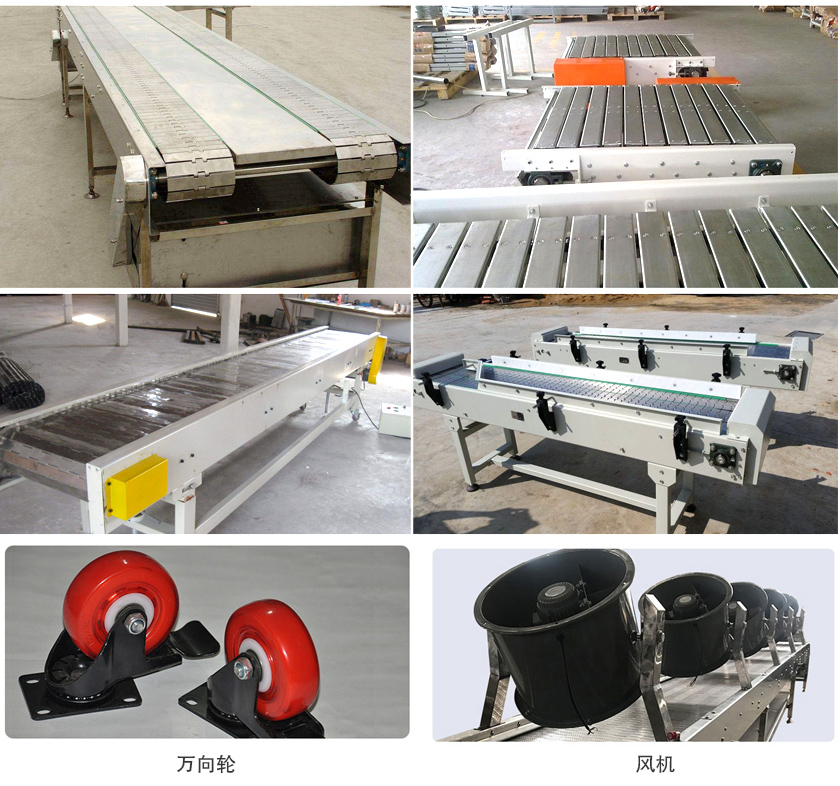

安装图片

大汉链板输送机分为两种：一种是用链条，支轴和金属板组成的输送链板做成的输送机；一种是用带弯板的链条和金属板组成的金属板输送带做成的链板输送机。宽度超过800mm时，可使用双板链结构

应用行业

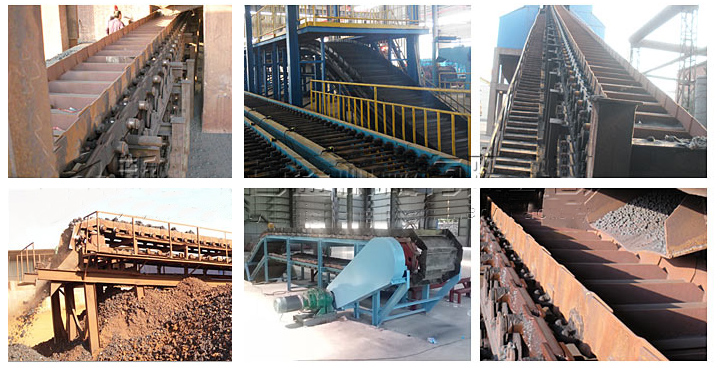

链板输送机应用行业

链板输送机广泛用于各种行业，包括电力，冶金，酿造，化学，医疗和机械制造等行业，为满足生产现场的各种需求，可在自动化生产线上专门设计输送机，以满足要求。

现场视频

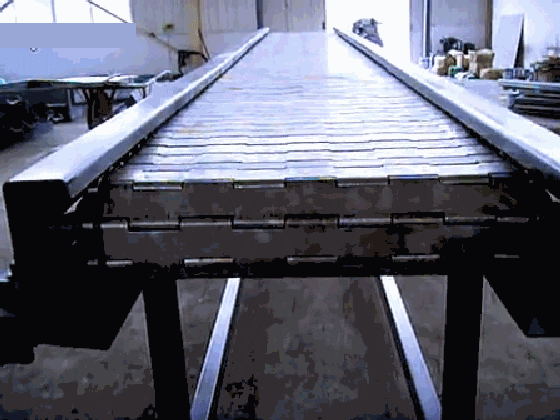

链板输送机视频展示

塑料链板输送机输送食品

特点优势

1、链板输送机的输送面平坦光滑，摩擦力小，物料在输送线之间的过渡平稳，可输送各类玻璃瓶、PET瓶、易拉罐等物料，也可输送各类箱包；

2、链板有不锈钢和工程塑料等材质，用户可根据输送物料和工艺要求选用合适的材质；

3、承载能力大；

4、输送速度准确稳定，能保证的同步输送；

5、链板输送机一般都可以直接用水冲洗或直接浸泡在水中。设备清洁方便，能满足食品、饮料行业对卫生的要求；

6、可以在一条输送线上完成水平、倾斜和转弯输送。

图片展示

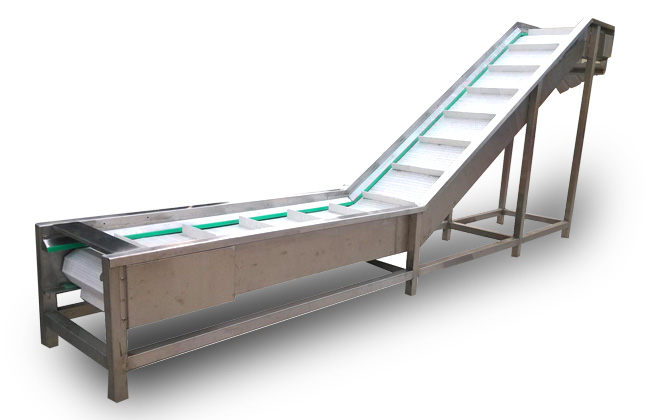

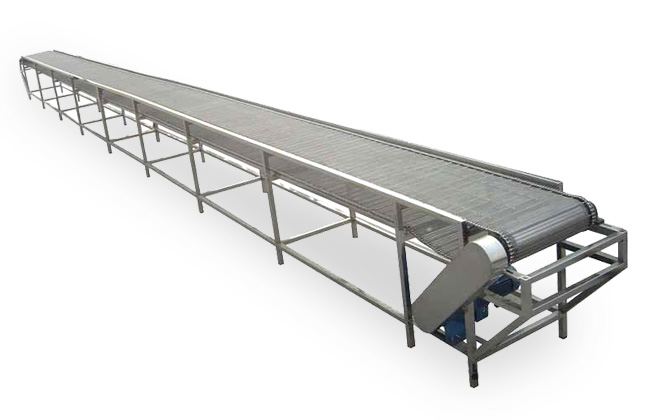

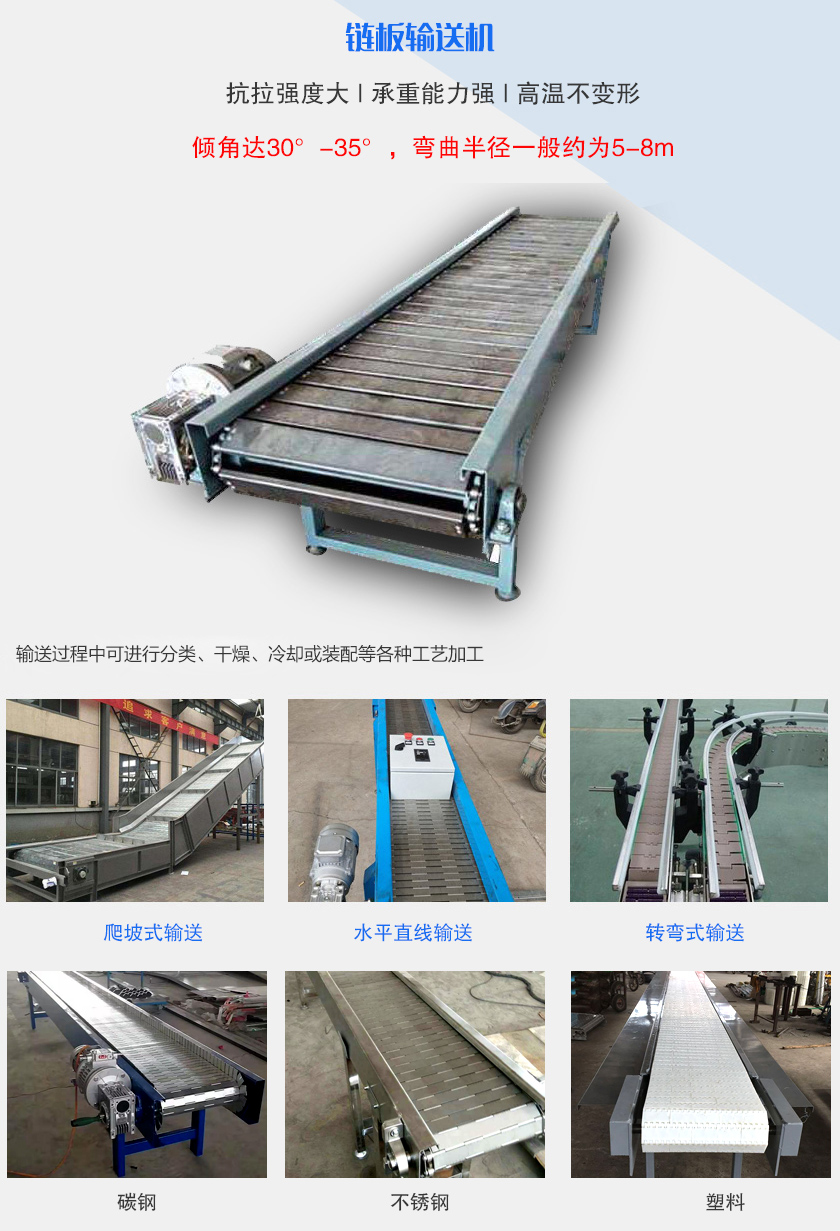

链板输送机图片

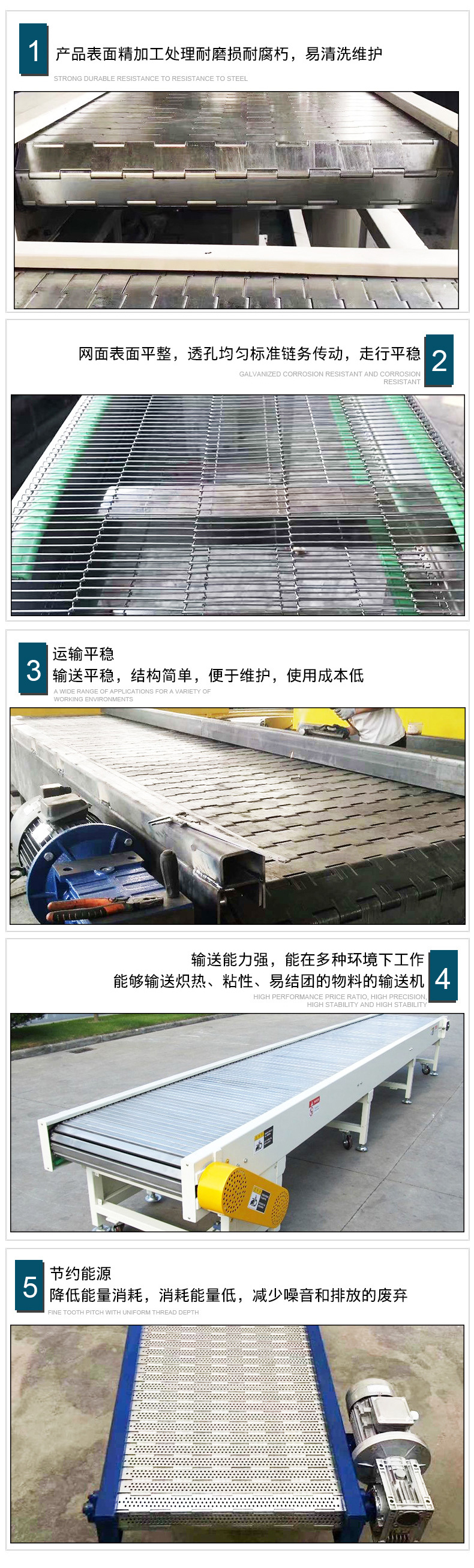

细节展示

链板输送机主要由动力装置、传动轴、滚筒、张紧装置、链轮、链条、轴承、润滑剂、链板等构成。

链板输送机链条

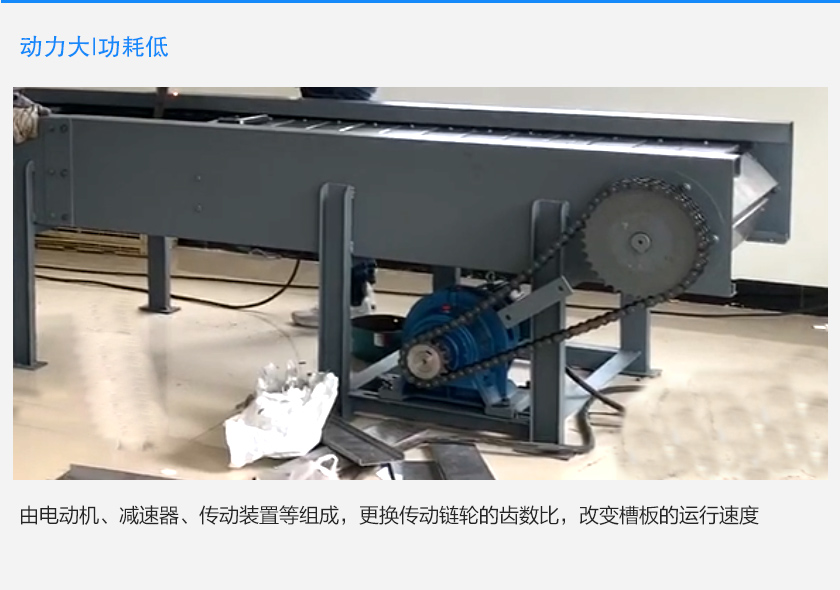

动力装置：由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。

驱动装置

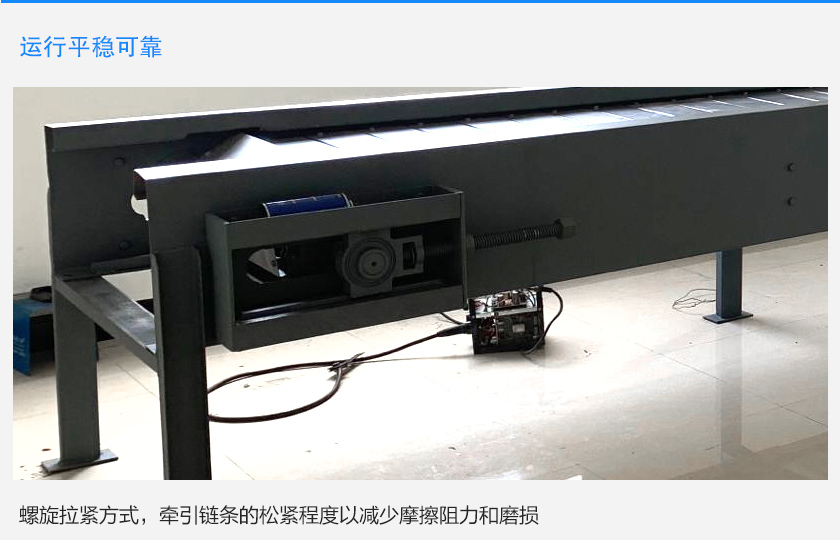

张紧装置：采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。

链板输送机张紧装置

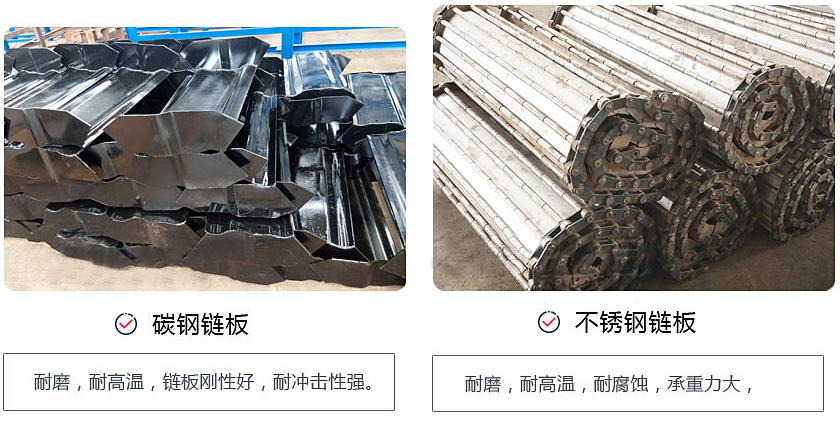

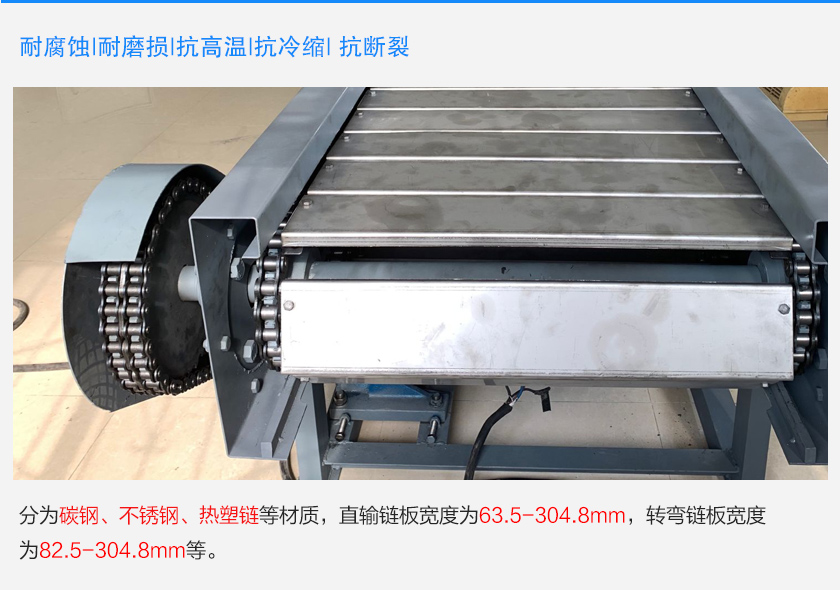

链条：利用其循环往复运动提供牵引动力。链板材质可分为碳钢、不锈钢、热塑链等。

链板：是输送过程中的承载体。由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中间装有滚轮，在轨道上滚动，以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。

链条/链板

工作原理

链板输送机工作原理

链板输送机是利用固接在牵引链上的一系列链条提供牵引力，用金属板作承载体引领物料随着水平或者倾斜方向输送。

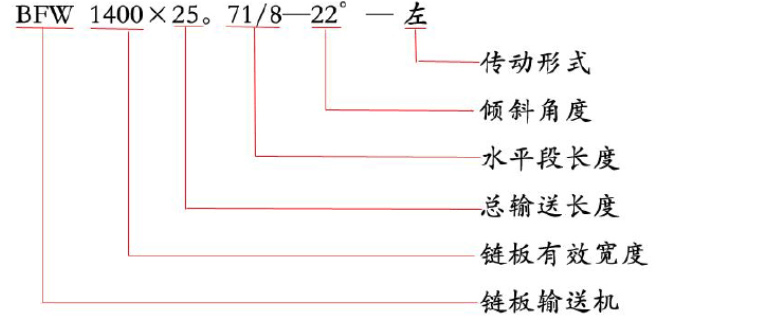

技术参数

型号	BMF
有效宽度	1200	1400	1600	1800	2000	2200	2400	2600
喂料能力（m³/H）	65-210	80-255	95-300	110-345	140-390	160-430	200-500	240-600
输送物料	桨板，废纸等
物料块度	1000	1200	1400	1600	1800	2000	2200	2400
电机功率	3-5.5	4-7.5	5.5-11	11-15	15-22	22-305	30-45	37-55
备注	以上参数依原料不同将会做相应的调整，最终各参数详见技术方案

链板输送机参数

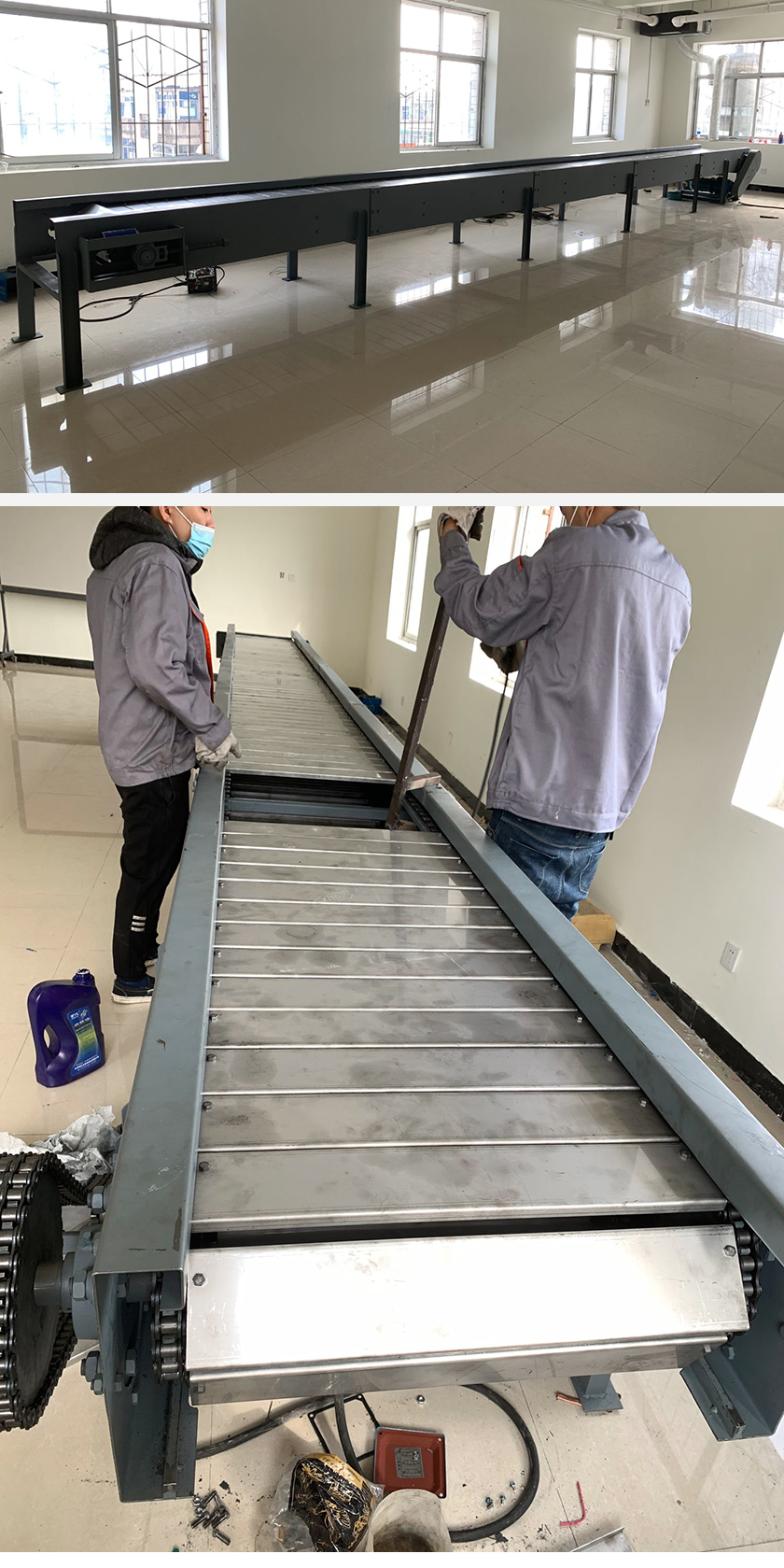

案例展示

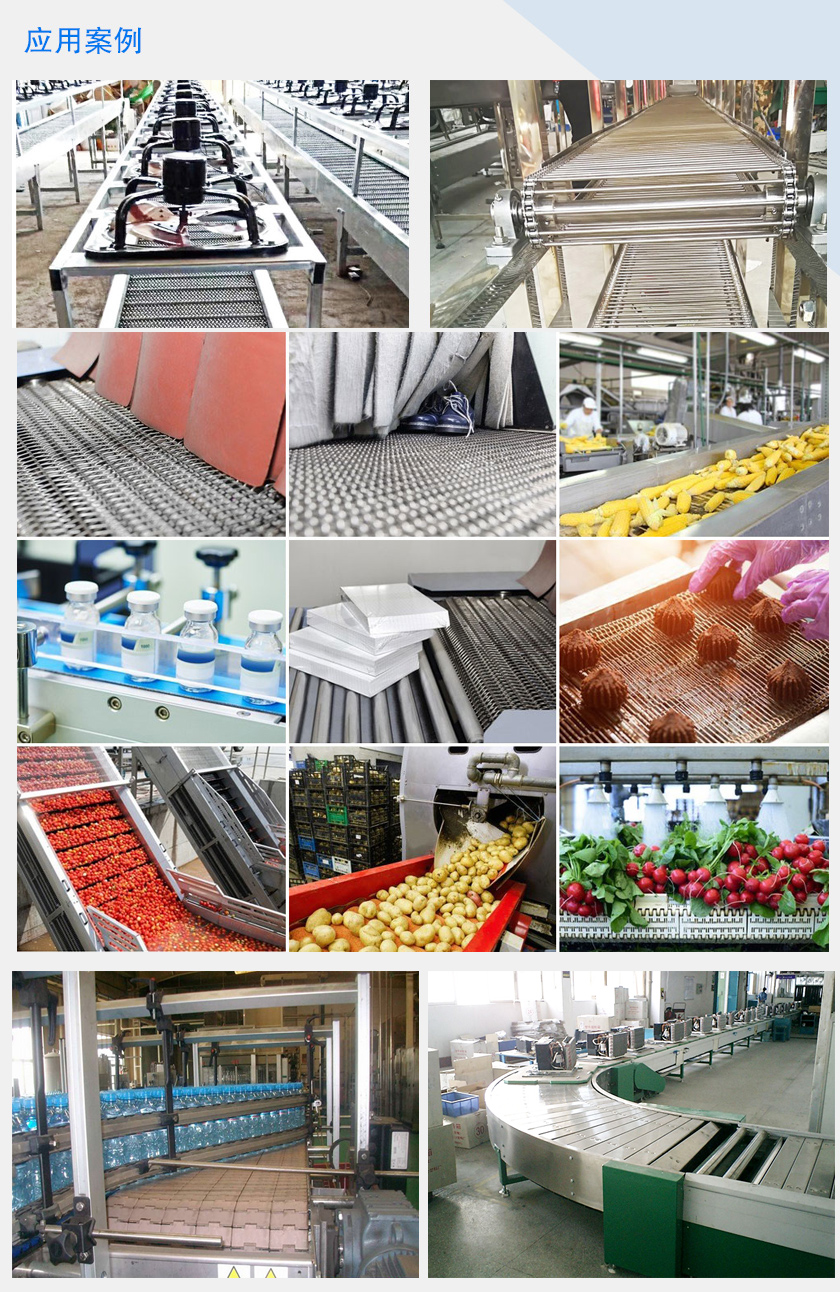

应用案例

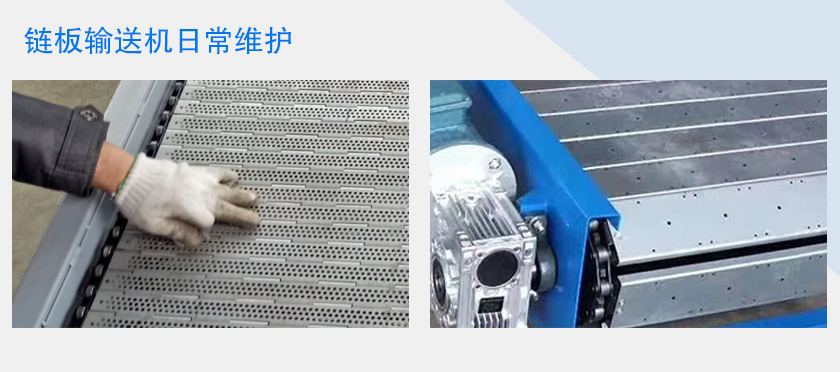

链板输送机日常维护：

链板输送机日常维护

1、对链板输送机传送链条应当进行定期的详细检查，发现问题及时处理或更换；对可靠性较薄弱的接链环，过度变形和磨损超限的一定要及时更换；

2、在链板输送机运行一段时间后，可调换连接链的水平链环和垂直链环的方向，变换磨损位置，从而延长连接链的使用寿命；及时调整传送链条的张紧程度，保证链条的预张力符合要求；

3、链板间距应符合安装要求，要及时补齐或更换缺少、损坏的链板；

4、及时更换过度磨损的动力链轮，以免加速其他零部件及传送链条的损坏；

5、使用旧连接链时，必须成对使用等长度的连接链条，严禁使用长度不等的连接链条和破断强度达不到标准的连接链条。

6、链板式输送机运行过程中，严禁停止等料而造成物料堆积、过载，及时清除大块物料，最好给料处可增加大块和钢铁杂物筛选装置；

7、链板输送机链板机槽要通畅，及时清理异物，防止卡链；杜绝野蛮操作和频繁起动，避免满载和超载启动。

产品问答：

问链板输送机的规格型号有哪些？: 答链板宽度由63.5、82.5、101.6、114.3、152.4、190.5、254、304.8mm，转弯链板宽度有82.5、114.3、152.4、190.5、304.8mm等。

问链板输送机如何进行选型？: 答①根据输送产品选择类型。②确定输送的方向，如直线式、爬坡式、转弯式等等。③确定线体的参数，如如宽度、高度、节距、长度、输送速度，输送机的承重等。详情可点击在线咨询进行了解。

问链板输送机在初次使用时应注意哪些事项？: 答①如在正常生产中发生紧急状况应尽快按下红色急停按钮，快速停机进行处理。②在同机中不得将不同类型、不同规格的不锈钢链板连接在一起使用。③不锈钢链板在使用中所受的张力不宜过大，应在与传动齿轮不打滑和受料点不过度弛垂的前提下，保证在小初张力下工作。④一般要求输送机空机开动，以免电机超负荷及不锈钢链板打滑;停机前，除特殊情况外，应将不锈钢链板上的物料全部卸完。⑤开机顺序为先开后一台输送机(卸料不锈钢链板)，然后按顺序向前开，后开受料输送机。停机顺序则与开机顺序相反。

问链板输送机跑偏怎样调？: 答①若是因为物料卸在链板一侧，有可能是机架两遍不平整或零部件松动造成的，机架两边不平整，需要重新装置机架使两边保持水平。出现松动的地方需将部件校对后紧固螺栓即可。②托辊组不符合要求或链板接头不正，这时候将链板切正，重订链板即可。③主、从动轮的装置有偏角，链板在滚轮上网哪边跑偏就调整哪边的轴承座即可。

问链板输送机的接链环损坏是什么原因？: 答①长期承bai受脉动载荷，疲劳破坏。②连接销或螺bai栓松动脱落，未能及时发现补充，致使接链环受力不均或拉托。③链板输送机卡链。④接链环本身质量差，耐磨性差或韧性差、硬度低等或是出现应力集中产生疲劳裂纹，导致强度不足。
