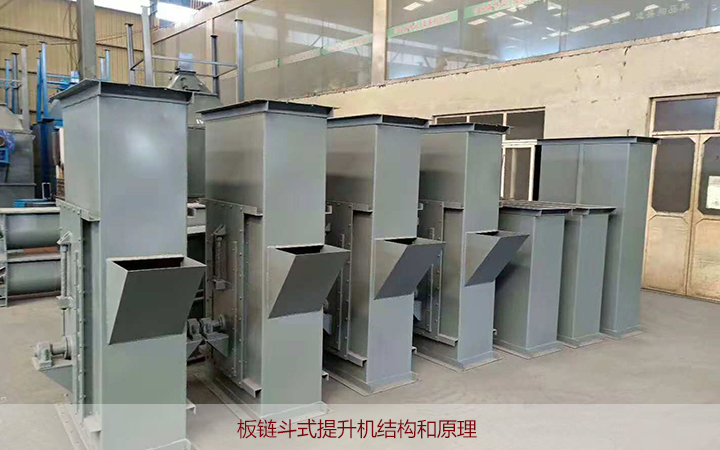

板鏈鬥式提升機結構和原理

發布時間：2021-08-03 18:51:46 作 者：袁封雪

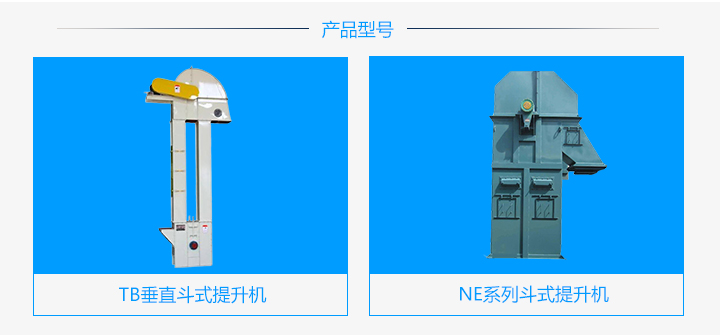

板鏈鬥式提升機有TB垂直鬥式提升機和NE係列鬥式提升機，板鏈鬥式提升機主要依靠板鏈傳動，適用於垂直輸送粉狀、粒狀、和塊狀物料，也可以提升磨琢性較大的物料，如：粉煤灰、礦渣、石灰石、水泥熟料、水泥、煤等物料。下麵，小編將為大家介紹一下板鏈鬥式提升機的結構和原理，方便大家更好的了解板鏈鬥式提升機是怎樣構造和工作的。



一、板鏈鬥式提升機結構——以NE係列鬥式提升機為例

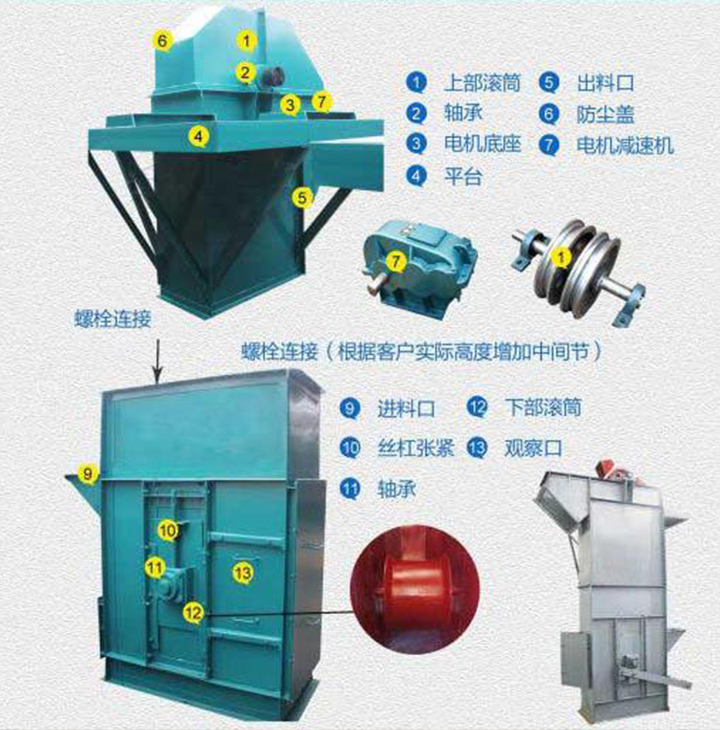

NE係列板鏈式鬥式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。



運行部件：由料鬥和專用板式鏈條組成，NE係列鬥式提升機有單排鏈和雙排鏈之分，NE30以及下為單排鏈，NE50及以上型號為雙排鏈。



驅動裝置：多種驅動組合驅動，驅動平台上裝有檢修架和欄杆；驅動製裝置有左裝和右裝之分。



上部裝置：安裝有軌道（雙排鏈），逆止器，卸料口裝有防回料橡膠板。



中間節：部分中間節裝有軌道（雙鏈），以防止鏈條工作中擺動。



下部裝置：裝有自動張緊裝置。











二、板鏈鬥式提升機工作原理——以NE係列鬥式提升機為例

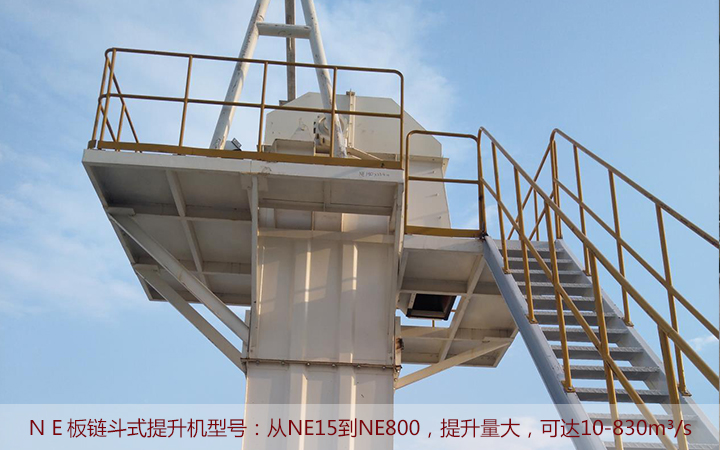

NE係列板鏈式鬥式提升機使用流入式喂料，物料流入料鬥後沿著板鏈運動提升到頂部，依靠自身重力作用自行卸料。NE係列板鏈式鬥式提升機型號齊全，從NE15到NE800，提升量大，處理量大，可達10-830m³/s；該機采用全封式機殼鏈速低，幾乎無回料現象，不做重複動作，無用功少；且運行穩定，維修少，使用壽命長，逐步替代了老式TB垂直鬥式提升機。
